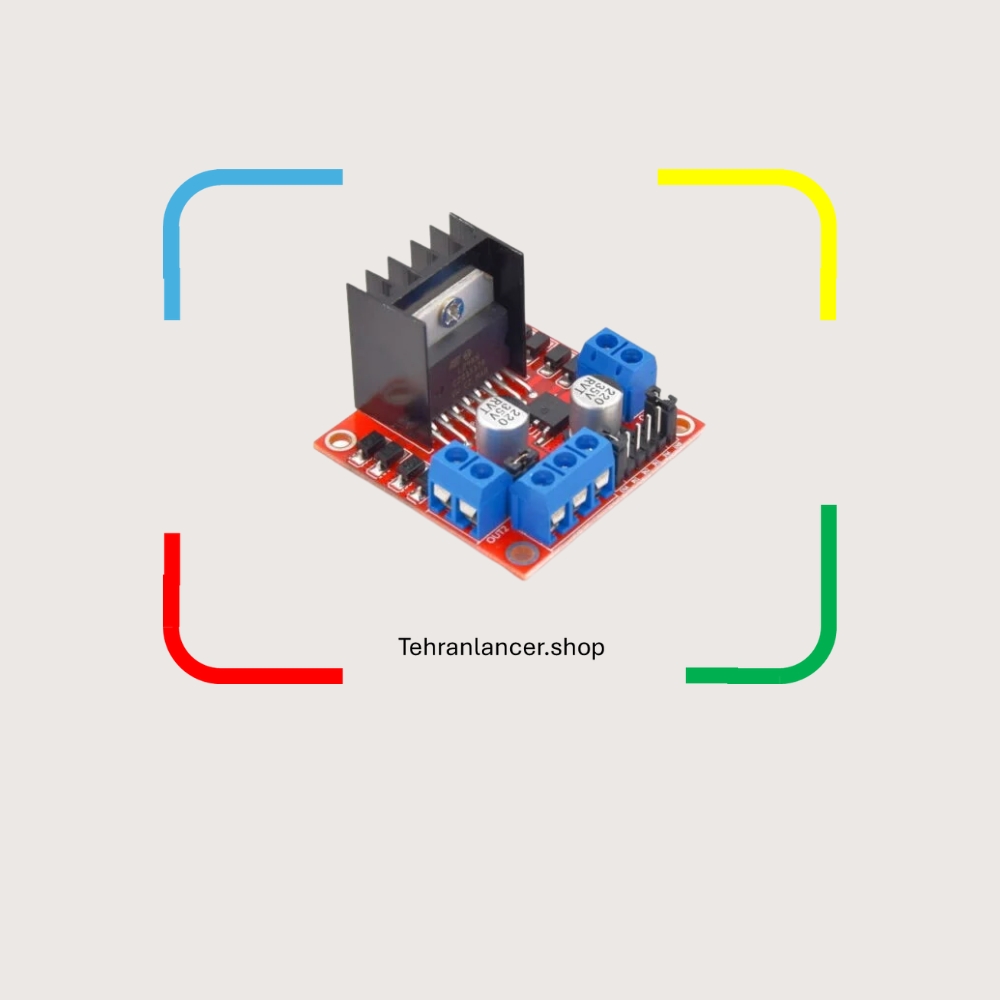

درایور موتور DC دو کانال L298N برای پروژههای رباتیک و الکترونیکی
مقدمه
در دنیای رباتیک و الکترونیک، انتخاب اجزاء مناسب برای ایجاد پروژههای کارآمد و حرفه‌ای امری حیاتی است. درایور موتور DC دو کانال L298N یکی از این اجزاء کلیدی است که برای کنترل موتورها در پروژههای مختلف مورد استفاده قرار می‌گیرد. این درایور به دلیل ویژگی‌های منحصر به فردی که دارد، در بین مهندسان و علاقمندان به الکترونیک بسیار محبوب است.
ویژگی‌های فنی درایور موتور 2 کانال L298
درایور موتور DC 2 کانال L298N برای رباتیک و پروژههای الکترونیکی دارای ویژگی‌های فنی بی‌نظیری است که آن را به انتخابی مناسب برای بسیاری از پروژه‌ها تبدیل می‌کند. برخی از این ویژگی‌ها عبارتند از:
- توان خروجی بالا: این درایور قادر به پشتیبانی از ولتاژهای ۵ تا ۴۰ ولت و جریان‌های حداکثر تا ۲ آمپر در هر کانال است.
- قابلیت کنترل دو کانال: این درایور دارای دو کانال مستقل است که امکان کنترل همزمان دو موتور را فراهم می‌کند.
- طراحی ساده: با طراحی مداری ساده، استفاده از این درایور در پروژههای مختلف آسان است.
- نشانگر حرارتی: درایور L298N دارای محافظت حرارتی برای جلوگیری از آسیب به مدار در شرایط بار بالاست.
- محافظت در برابر اتصال کوتاه: این درایور دارای سیستم‌های حفاظتی است که در صورت بروز اتصال کوتاه از آسیب به مدار جلوگیری می‌کند.
مزایای درایور موتور DC دو کانال L298N برای رباتیک و پروژههای الکترونیکی
استفاده از درایور موتور DC دو کانال L298N در پروژههای رباتیکی و الکترونیکی مزایای متعددی دارد:
- هزینه مناسب: این درایور نسبت به عملکرد و ویژگی‌هایش، هزینه ای اقتصادی دارد.
- سهولت در استفاده: بر خلاف برخی از درایورهای پیشرفته‌تر، این درایور بسیار آسان برای راه‌اندازی و استفاده است.
- تنوع کاربرد: مناسب برای انواع پروژه‌ها از جمله ربات‌ها، خودروهای رادیویی، و پروژههای خانگی.
- قابلیت برنامه‌ریزی: به راحتی می‌توان آن را با میکروکنترلرها برنامه‌ریزی کرد و از آن در پروژههای مختلف استفاده کرد.
درایور موتور DC دو کانال L298N برای پروژههای رباتیک و الکترونیکی
درایور موتور DC دو کانال L298N برای رباتیک و پروژههای الکترونیکی در زمینه‌های مختلفی مورد استفاده قرار می‌گیرد. برخی از این کاربردها عبارتند از:
- ربات‌های متحرک
- سیستم‌های خودکار
- پروژههای تولیدی کوچک
- خودروهای کنترل از راه دور
- ابزارهای اتوماسیون خانگی
راهنمای استفاده از درایور موتور DC دو کانال L298N برای پروژههای رباتیک و الکترونیکی
برای استفاده از درایور L298N، مراحل زیر را دنبال کنید:
- اتصالات: موتورهای خود را به کانال‌های A و B درایور L298N متصل کنید و ولتاژ و زمین را به درایور وصل کنید.
- تنظیمات میکروکنترلر: برای کنترل موتورها، می‌توانید از میکروکنترلرهایی مانند آردوینو استفاده کنید. کد مربوطه را برای کنترل سرعت و حرکت موتورها برنامه‌ریزی کنید.
- تست مدار: پس از اتمام اتصالات و برنامه‌نویسی، مدار را تست کنید و از عملکرد صحیح آن مطمئن شوید.
نمایش پین های درایور
نمونه پروژه های اجرا شده با درایور موتور DC دو کانال L298N برای رباتیک و پروژههای الکترونیکی
ربات خودران تحویل‌گیر دوچرخه‌ای
- توضیحات پروژه: این ربات شامل یک ساختار ساده با دو چرخ است که با استفاده از درایور موتور DC دو کانال L298N کنترل می‌شود. موتورها به صورت مستقل عمل می‌کنند تا جهت حرکت ربات را تعیین کنند. این ربات می‌تواند در محیط‌های داخلی مانند آزمایشگاه‌ها یا فضاهای تجاری برای تحویل کالاها استفاده شود.
- جزئیات فنی:
- استفاده از سنسورهای فاصله‌سنج (مثل سنسور ultrasonic) برای جلوگیری از برخورد.
- کنترل سرعت موتورها با استفاده از سیگنال PWM.
- منبع توان: باتری Li-ion 12V.
- منبع الهام: این نوع پروژه‌ها شبیه به ربات‌های موجود در صنعت خدمات هستند که برای تحویل مواد خاص طراحی می‌شوند
ماشین کنترل‌شده با بلیتوث برای آموزش الکترونیک
- توضیحات پروژه: این پروژه شامل یک ماشین ساده است که با استفاده از یک برنامه موبایل کنترل می‌شود. درایور L298N به عنوان قلب سیستم کنترل موتورها عمل می‌کند. این پروژه برای علاقمندان به رباتیک و الکترونیک مناسب است و می‌تواند به عنوان یک ابزار آموزشی استفاده شود.
- جزئیات فنی:
- اتصال ماژول HC-05 Bluetooth به میکروکنترلر Arduino.
- استفاده از درایور L298N برای کنترل دو موتور DC.
- امکان تنظیم سرعت و جهت حرکت از طریق دستورات ارسالی از موبایل.
- منبع الهام: این نوع پروژه‌ها شبیه به پروژههای آموزشی در حوزه الکترونیک و رباتیک هستند که برای دانشجویان و علاقمندان طراحی می‌شوند
سیستم کنترل حرارتی و هوشمند برای موتورها
- توضیحات پروژه: در این پروژه، درایور L298N به عنوان بخش اصلی سیستم کنترل موتورها استفاده می‌شود. هدف از این پروژه، مدیریت حرارت تولید شده توسط موتورها است. سیستم با استفاده از سنسورهای دما و دیود حرارتی، عملکرد موتورها را تحت کنترل قرار می‌دهد.
- جزئیات فنی:
- استفاده از سنسور دما DS18B20 برای اندازه‌گیری دما.
- اعمال مدیریت حرارتی با قطع یا کاهش توان در شرایط دمای بالا.
- امکان نمایش دما روی یک LCD.
- منبع الهام: این پروژه شبیه به سیستم‌های مدیریت حرارتی موجود در صنعت است که به منظور افزایش عمر موتورها طراحی می‌شوند
نکات مهم برای استفاده از درایور موتور دو کانال L298
- جلوگیری از گرم شدن بیش از حد: در صورت استفاده مداوم، دمای درایور را زیر نظر داشته باشید و برای خنک‌سازی از هیت‌سینک یا سیستم‌های تهویه مناسب استفاده کنید. افزایش دما می‌تواند به قطعات آسیب برساند.
- بررسی مدار: قبل از راه‌اندازی، اتصالات و ولتاژهای ورودی و خروجی را بررسی کنید تا از عملکرد صحیح و جلوگیری از آسیب به درایور اطمینان حاصل شود.
- پلاریته صحیح موتورها: در هنگام اتصال موتورها، به پلاریته صحیح توجه کنید تا از آسیب به برد جلوگیری شود. اتصال نادرست می‌تواند باعث سوختن موتور یا درایور شود.
- استفاده از جامپر برای ENA و ENB: اگر بر روی پایه‌های ENA و ENB جامپر قرار دهید، موتورها با حداکثر سرعت کار می‌کنند. اگر نیاز به کنترل سرعت دارید، جامپر را بردارید و از سیگنال PWM استفاده کنید.
- مدیریت ولتاژ ورودی: حداکثر ولتاژ ورودی درایور L298N تا 35 ولت است. برای موتورهای 5 ولتی، ولتاژ 7 ولت و برای موتورهای 12 ولتی، ولتاژ 14 ولت به سوکت تغذیه متصل کنید. از اعمال ولتاژ بیش از حد خودداری کنید.
- کنترل فاز برای موتورهای پله‌ای: اگر از درایور برای کنترل موتورهای پله‌ای استفاده می‌کنید، به طور متوالی سیم‌پیچ‌های حرکتی را فعال کنید. این کنترل برای مراحل دقیق در برنامه‌هایی مانند چاپگرهای سه‌بعدی کاربرد دارد.
- استفاده از دیودهای محافظ: برای جلوگیری از آسیب به درایور در اثر جریان‌های معکوس تولید شده توسط موتورها، از دیودهای محافظ (Flyback Diodes) استفاده کنید. این دیودها معمولاً در طراحی برد L298N گنجانده شده‌اند، اما بررسی آن‌ها ضروری است.
نتیجه‌گیری
درایور موتور DC دو کانال L298N برای رباتیک و پروژههای الکترونیکی ابزاری فوق‌العاده برای کنترل موتورها در پروژههای مختلف الکترونیکی و رباتیکی است. با ویژگی‌های فنی مناسب، مزایای اقتصادی و کاربردهای گسترده، این درایور می‌تواند به عنوان یک ابزار ضروری در جعبه ابزار هر مهندس و طراح پروژههای الکترونیکی محسوب شود. با توجه به سادگی استفاده و قابلیت اطمینان آن، می‌توان از درایور L298N در پروژههای کوچک و بزرگ بهره‌برداری کرد.
